Кассетный фильтр предназначен для постоянной очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,3 микрона.
Кассетный фильтр эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.
Фильтр может обслуживать только одно рабочее место (вытяжное устройство).
- Производитель: Plymovent
Поступающий поток загрязненного воздуха распределяется защитным щитком – искрогасителем, который одновременно предохраняет фильтрующую кассету от попадания на ее поверхность искр и крупных частиц загрязнения.
Далее воздушный поток равномерно проходит сквозь поверхность кассеты – изнутри наружу, которая задерживает частицы загрязненного воздуха размером до 0,3 микрона.
В результате очищенный воздух выводится наружу.
Очистка фильтрующей кассеты происходит путем подачи короткого импульса сжатого воздуха через электромагнитный клапан в её внутреннюю полость. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре.
Управление процессом самоочистки происходит через встроенный пульт управления. Для питания электромагнитного клапана и управления вытяжным вентилятором необходимо дополнительно заказать блок управления.

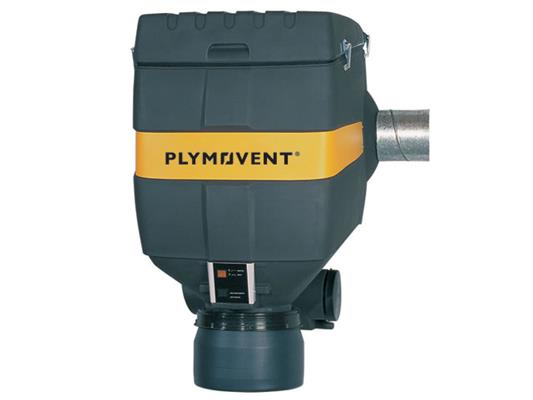

Корпус фильтра изготавливается из ударопрочного пластика.
С обоих боков фильтра расположены входные патрубки (D=160мм) для подключения источников загрязнения и выходные (D=160мм). Доступ к вертикально расположенной кассете производится через люк, который находится сверху корпуса. Снизу корпуса крепится пылесборник.
При помощи монтажного кронштейна фильтр крепится к стене.
Фильтр поставляется в собранном виде и готовый к работе. Универсальный соединительный электрокабель «NCW-11» входит в комплект поставки (для блока управления, подсветки, светового датчика). Блок управления «CB» заказывается отдельно.
